PCT高压蒸煮老化试验箱

HAST高加速老化系列

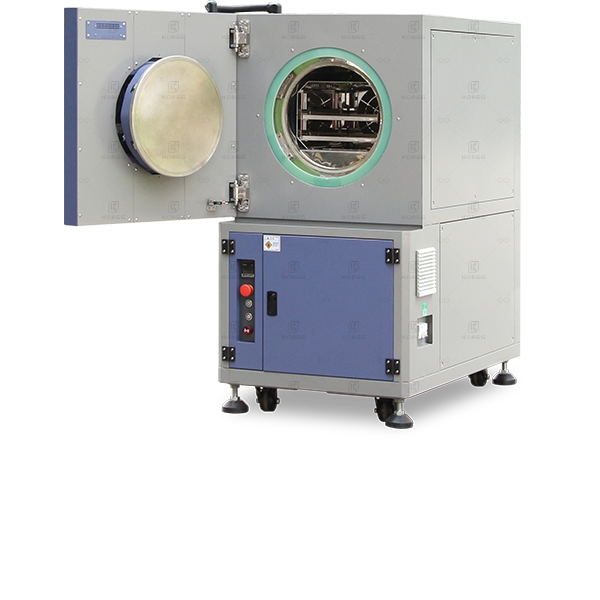

PCT高压蒸煮老化试验箱

产品型号：PCT-35
温度范围： +105℃～+155℃
湿度范围：100%RH
压力范围： 0.05Mpa~0.3Mpa

联系我们

查看产品应用

产品介绍

PCT高压蒸煮老化试验箱满足JESD22-A102加速抗湿性渗透试验，用于耐湿性评估和强健性测试。目的在于用压缩湿气和饱和湿气环境下，评估非气密性封装固态元件的抗湿性。在高压、高湿条件下加速湿气渗透（塑封料、芯片钝化层）或设计变更（芯片、触电尺寸）与金属导电层间界面的渗透，从而识别封装内部的失效机制。

产品别名：PCT高压蒸煮老化试验箱、PCT老化试验机、PCT无偏压高压加速抗湿性试验箱、加速抗湿渗透试验箱、饱和稳态湿热老化寿命试验箱。

技术参数

型号Model			KM-PCT-35	KM-PCT-55
尺寸参数单位:,mm	内箱尺寸	直径φ	350	550
		深D	450	650
	外箱尺寸	宽W	730	1150
		高H	1630	1550
		深D	1100	1400
性能参数	温度范围		+105℃～+135℃( 145℃为特殊选购机型 )
	使用湿度		100%RH饱和蒸汽湿度
	压力范围		表压力：0.2~300KPa(400KPa为特殊选购机型)
	温度波动度		±0.5℃
	温度均匀度		≤±3.0℃
	温度偏差		≤±3.0℃
	湿度波动度		±2.0％RH
	湿度偏差		±5.0％RH
	压力偏差		≤±2 kPa
	升温速率		+25℃～+135℃，全程平均约 45 min (空载，不发热)
	循环方式		水蒸气自然对流循环
箱体材质	外箱材料		优质防腐电解板，表面静电粉体烤漆，颜色为科明标准色
	内箱材料		SUS316不锈钢板；内胆整体全满焊焊接而成
	保温层		超细玻璃棉保温层，阻燃等级A1
噪音			≤68分贝(dB) （噪音检测装置距离设备大门1m处测量）
控制器			科明7寸彩色触摸屏智能模糊控制器,搭载科明KM-5160 压力温湿度版操作系统
使用条件			1.+5℃～+35℃ 2.相对湿度: 不大于85%R.H 3.大气压力：80kPa~106kPa 4.平坦无振动的地面
保护装置			a.加热器空焚防止保护开关 b.加热器过电流断路器 c.循环风扇过电流超载保护 d.压缩机高压保护开关 e.压缩机过热保护开关 f.压缩机过电流保护开关 g.过电压欠逆相保护开关 h.线路断路器 i.漏电开关 j.过零点闸流体功率控制器 k.缺水保护

产品特点

◎内胆采用双层圆弧设计,可以防止试验结露滴水现象，从而避免产品在试验过程中受过热蒸汽直接冲击影响试验结果。

◎产品满足JESD22-A100至A118偏压（BHAST）或不偏压（UHAST）加速抗湿性试验以及饱和高压蒸汽（蒸煮）试验。

◎产品兼容高加速温湿度应力HAST老化试验和高压蒸煮PCT抗湿性试验。
